Ручной запуск генератора - это надежно и недорого. Но если владельцев нет дома или электроэнергия исчезает ночью, то даже несколько минут простоя может привести к остановке системы отопления, насосного оборудования, серверов или другой важной техники.
Именно для таких случаев используется АВР для генератора (автоматический ввод резерва) или ATS. Это специальный блок автоматики для генератора, самостоятельно контролирующий наличие напряжения в электросети, запускающий генератор в случае аварии и автоматически переключающий нагрузку на резервный источник питания.
Благодаря этому обеспечивается непрерывное резервное питание дома. Для эффективной работы автоматики важно правильно подобрать оборудование с учетом совместимости, мощности и особенностей конкретной модели генератора.
Что такое АВР/ATS для генератора

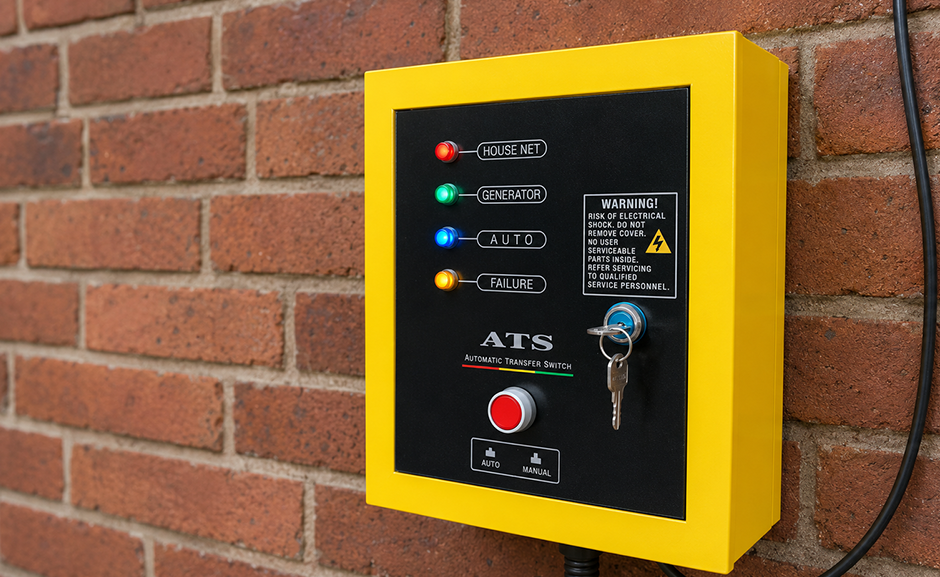

Система АВР (автоматический ввод резерва) - это не отдельный вид генератора. Это блок автоматики, отвечающий за запуск резервного оборудования и переключение питания между сетью и генератором. ATS - это еще одно название автоматического перехода на резервное питание в случае исчезновения электроэнергии.
Основная задача блока автоматики для генератора состоит в выполнении нескольких функций:
постоянный контроль напряжения в электросети;
автоматический запуск генератора после исчезновения питания;
автоматическое переключение нагрузки;
возврат питания на основную сеть после ее восстановления.
Как работает автоматический ввод резерва
Последовательность работы АВР следующая:
В штатном режиме блок АВР постоянно контролирует параметры электросети, а генератор находится в режиме ожидания;
После отключения света автоматика обычно выдерживает небольшую задержку (контроль) - от нескольких секунд до десятков секунд;
Далее автоматический запуск генератора подает команду на стартер и запускает двигатель;
Затем автоматика отключает основную сеть и переводит нагрузку на резервный источник электроэнергии. В этот момент дом получает питание уже от генератора;
После появления электроэнергии блок автоматики для генератора возвращает нагрузку назад и выключает двигатель.

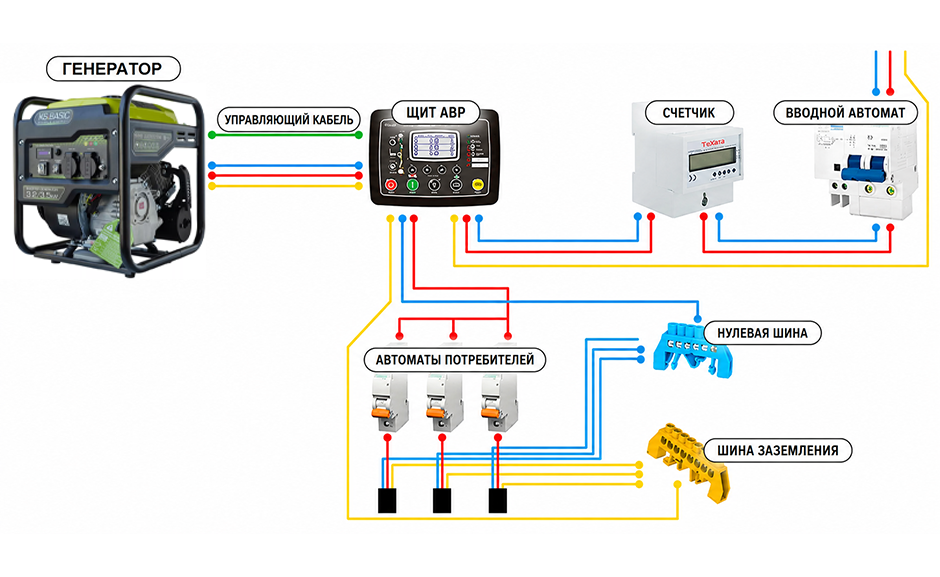

Из каких элементов состоит система АВР

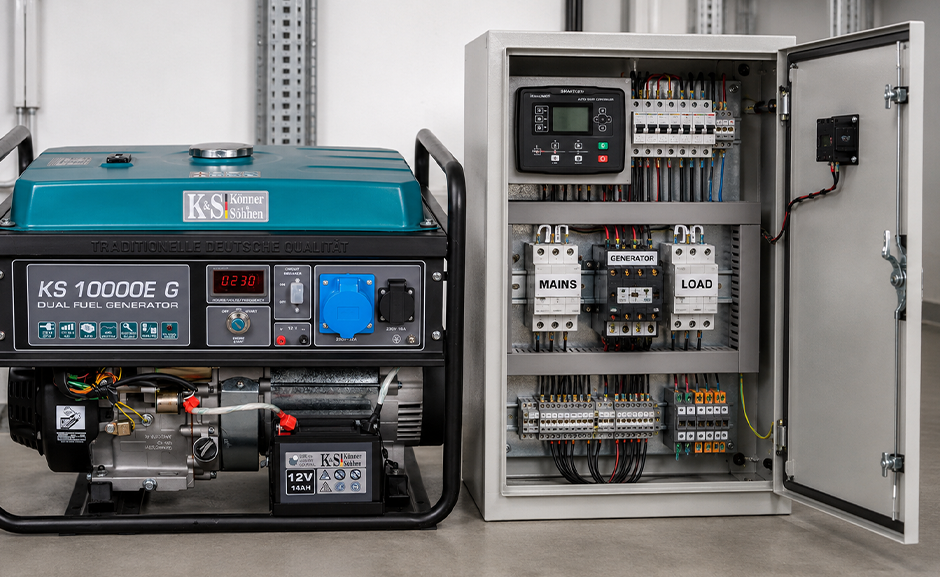

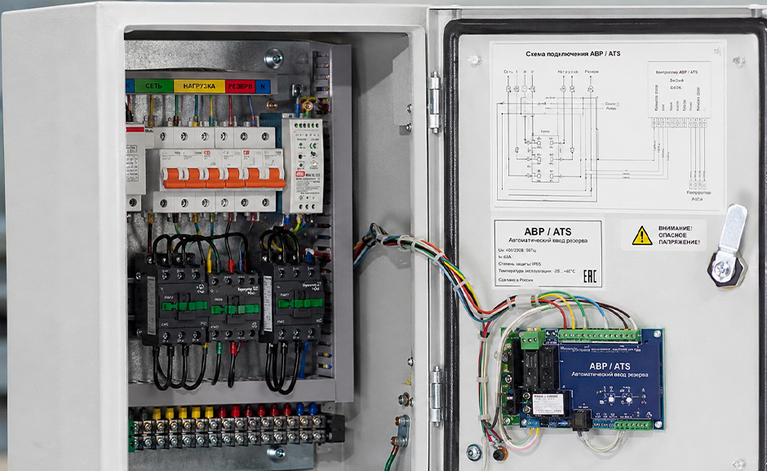

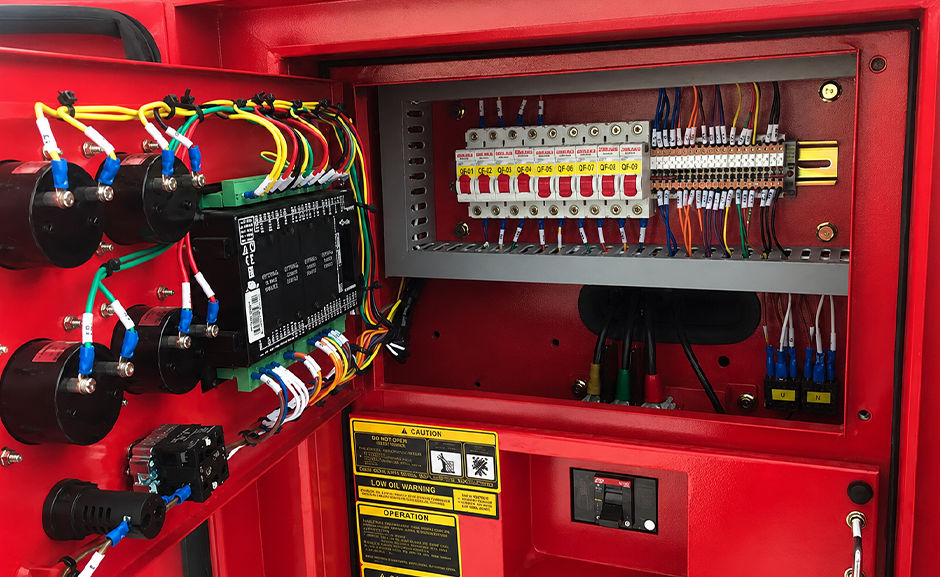

Хотя снаружи блок АВР выглядит как обычный электрощитовый шкаф или компактный модуль, внутри он содержит несколько важных узлов, каждый из которых выполняет свою функцию:
Контроллер является "мозгом" всей системы. Именно он анализирует параметры сети, подает команды на переключение силовых элементов;
Контакторы. Эти элементы непосредственно отвечают за переключение электропитания;
Силовая часть. Через силовые элементы проходит весь ток, потребляемый электроприборами;

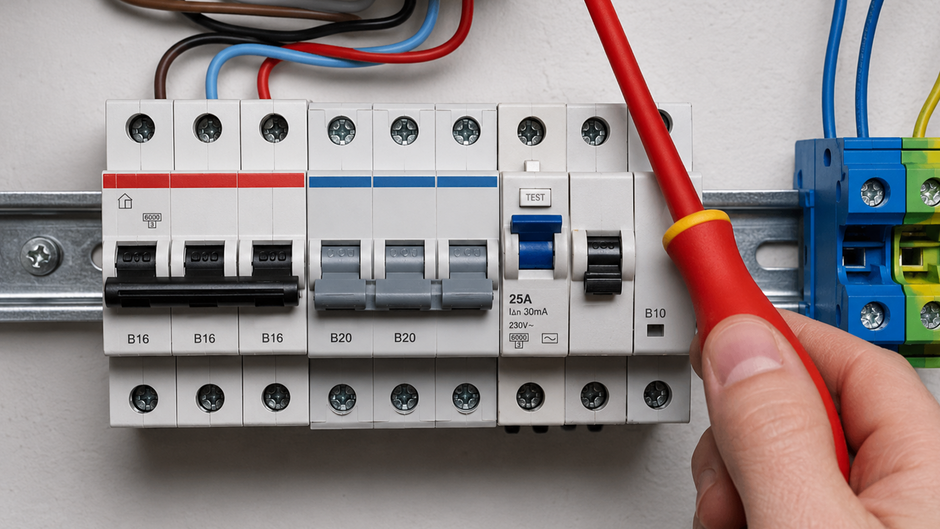

Защитная автоматика. Это автоматические выключатели, предохранители, реле контроля фаз, устройства защиты от короткого замыкания и перегрузки;
Кабель управления. Отдельными кабелями передаются сигналы между генератором и контроллером АВР;
Генератор ATS, поддерживающий подключение автоматики. Именно из-за специального разъема он получает команды от контролера. В некоторых моделях электроника уже интегрирована в конструкцию, в то время как в других используется отдельный внешний АВР.
Для каких генераторов подходит АВР
Не каждый генератор можно подключить к автоматике. Лучшее решение - генератор с ATS, который оснащен электростартером, электронным модулем управления, специальным разъемом для подключения АВР, поддержкой автоматического запуска и остановки двигателя.
Сам электростартер еще не значит, что генератор поддерживает ATS, потому что он может не иметь интерфейса для внешнего управления. Если генератор запускается исключительно ручным стартером, использовать автоматический запуск генератора не удастся.
Современные бензиновые генераторы среднего и премиального сегмента часто поддерживают автоматический режим работы (в отличие от бытовых);
Дизельные электростанции чаще всего комплектуются системами автоматического управления еще на заводе;
Среди инверторных моделей некоторые поддерживают ATS, однако многие компактные туристические модели не имеют такой функции.
Ключевым фактором остается совместимость. Лучше всего использовать автоматику, рекомендованную производителем генератора, или официально совместимые модели.
Какие бывают блоки АВР для генераторов
Системы АВР для генератора отличаются по напряжению, количеству фаз, способу установки и типу генератора, для которого предназначены.
Однофазный АВР используется в большинстве частных домов, квартир, небольших магазинов и офисов. Он работает с сетью 220В и предназначен для генераторов соответствующей фазности;
Трехфазный АВР применяется там, где используется трехфазная электросеть 380В;
АВР 220/380В - это универсальные решения, поддерживающие различные варианты подключения в зависимости от конфигурации электросети и возможностей генератора.
Есть решения для бензиновых, дизельных и инверторных генераторов. Хотя принцип работы у всех одинаков, схема управления двигателем может отличаться.
Автоматика бывает:
Встроенная заводская. Это дает полную совместимость и быстрый монтаж;

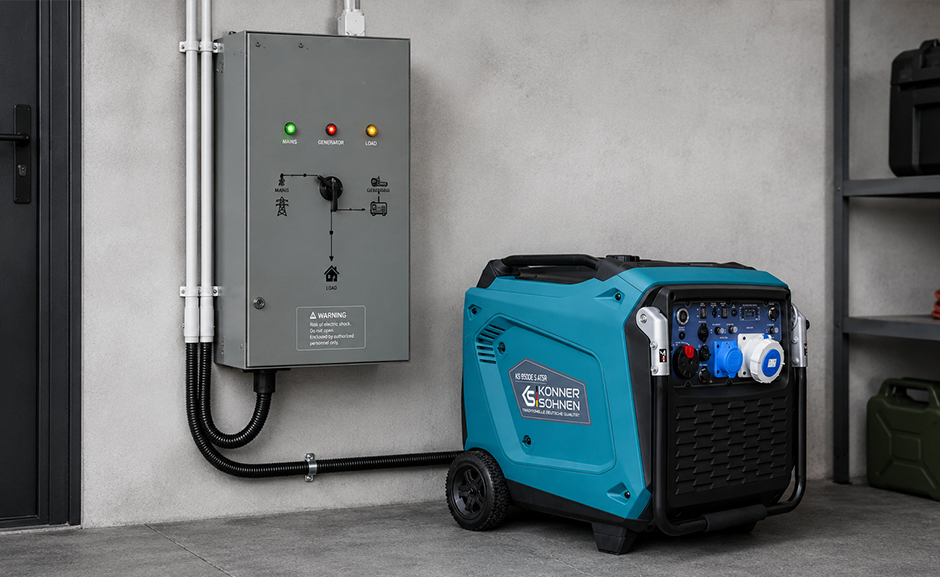

Наружный блок. Его монтируют в распределительном щите или в отдельном электротехническом шкафу.
Как правильно выбрать АВР для генератора
Чтобы автоматика для генератора работала безотказно много лет, необходимо учесть сразу несколько технических характеристик.
1. Блок АВР должен быть рассчитан на максимальную мощность с запасом.
2. Максимальный ток. Учтите не только номинальный, но и пусковые токи электродвигателей, насосов или компрессоров.
3. Фазность генератора и электросети должна соответствовать друг другу.
4. Перед покупкой необходимо учитывать, какой тип генератора будет использоваться (бензиновый, дизельный, инверторный). Для каждого варианта производители могут рекомендовать собственные модели автоматики.
5. Один из важнейших критериев - совместимость. Даже если технические характеристики полностью совпадают, отсутствие совместимости может сделать установку невозможной. Поэтому перед покупкой следует проверить:
модель генератора;
список рекомендуемых блоков АВР;
тип разъема;
схему управления;
требования производителя.
6. Место. Если автоматика будет работать внутри, обычно достаточно стандартного электрощита. А наружу покупаем блок с повышенной степенью защиты от пыли, дождя и перепадов температур. И чем сложнее условия эксплуатации, тем выше должен быть класс защиты.
Что означают 1 фаза/1 фаза, 1 фаза/3 фазы и 3 фазы/3 фазы
Правильное понимание обозначений фазности поможет избежать ошибок при выборе оборудования и обеспечит безопасную работу системы резервного питания.
1 фаза/1 фаза. Это самый распространенный вариант для частных домов, дач, квартир и небольших офисов. В этом случае здание имеет однофазную сеть 220В, генератор также однофазный и используется однофазный АВР. Именно такая схема самая простая в монтаже и наиболее доступная по стоимости;
1 фаза/3 фазы. Эта схема встречается гораздо реже. Это значит, что дом имеет однофазную нагрузку, но при этом - трехфазный генератор. Теоретически такое подключение возможно, однако необходимо правильно распределить нагрузку и соблюдать рекомендации производителя. Если подключить все потребители только к одной фазе трехфазного генератора, возникает значительный перекос нагрузки;
3 фазы/3 фазы. Такая схема применяется на объектах с трехфазной сетью 380В. Трехфазный АВР одновременно контролирует все три фазы и обеспечивает их корректное переключение между сетью и генератором.
Типичные ошибки при выборе и подключении АВР
Несоответствие фазности. Такое решение практически всегда приводит к проблемам с подключением и неправильной работе системы.
Недостаточный запас по току. Если контакторы рассчитаны на меньший ток, они могут перегреваться, что уменьшает ресурс оборудования и повышает риск аварийной ситуации.
Несовместимый блок автоматики. Блок АВР не универсален. Различные производители применяют свои протоколы управления, типы разъемов и алгоритмы запуска двигателя, поэтому проверить совместимость обязательно.
Самостоятельное подключение. Монтаж АВР связан с работой с электросетью и силовыми цепями. А это - опасность поражения электрическим током.
Отсутствие защиты. Если пренебрегают автоматическими выключателями, предохранителями или реле контроля напряжения, даже незначительная авария может повредить дорогостоящее оборудование.
Установка автоматики на генератор, не поддерживающий АТС. Если производитель не предусмотрел такую возможность, автоматический запуск генератора работать не будет.
Генератор с АВР или без АВР: что лучше
Генератор с АВР станет оптимальным выбором, если:
отключения электроэнергии случаются регулярно или ночью;
в доме установлен котел, насосы водоснабжения или канализации;
необходимо обеспечить бесперебойную работу холодильников или морозильных камер, серверов, камер, охранной сигнализации.
Ручной запуск (без АВР) вполне оправдан и более экономичен, если генератор используется только на даче, или отключения света случаются редко.
Выводы
АВР для генератора - это современное решение, самостоятельно контролирующее электросеть, запускающее генератор в случае исчезновения напряжения, переключающее нагрузку и возвращающее его на основную линию после восстановления электроснабжения. При покупке необходимо учитывать совместимость с конкретной моделью генератора, его мощность, максимальный ток, количество фаз, тип запуска, место установки и степень защиты корпуса.
Не менее важно убедиться в том, что генератор поддерживает технологию ATS и может работать с автоматическим управлением. Именно поэтому выбирать АВР следует не на глаз, а на основе технических характеристик, рекомендаций производителя и условий эксплуатации. Такой подход позволит создать надежную систему резервного электропитания, которая будет безотказно работать в течение многих лет.
