Ручний запуск генератора - це надійно і недорого. Але якщо власників немає вдома або електроенергія зникає вночі, то навіть кілька хвилин простою можуть призвести до зупинки системи опалення, насосного обладнання, серверів чи іншої важливої техніки.
Саме для таких випадків використовується АВР для генератора (автоматичне введення резерву) або ATS. Це спеціальний блок автоматики для генератора, який самостійно контролює наявність напруги в електромережі, запускає генератор у разі аварії та автоматично перемикає навантаження на резервне джерело живлення.
Завдяки цьому забезпечується безперервне резервне живлення будинку. Для ефективної роботи автоматики важливо правильно підібрати обладнання з урахуванням сумісності, потужності та особливостей конкретної моделі генератора.
Що таке АВР/ATS для генератора
Система АВР (автоматичне введення резерву) - це не окремий вид генератора. Це блок автоматики, який відповідає за запуск резервного обладнання та перемикання живлення між мережею і генератором. Позначення ATS - це ще одна назва автоматичного переходу на резервне живлення у разі зникнення електроенергії.
Основне завдання блоку автоматики для генератора полягає у виконанні кількох функцій:
постійний контроль напруги в електромережі;
автоматичний запуск генератора після зникнення живлення;
автоматичне перемикання навантаження;
повернення живлення на основну мережу після її відновлення.
Як працює автоматичне введення резерву
Послідовність роботи АВР наступна:
У штатному режимі блок АВР постійно контролює параметри електромережі, а генератор перебуває в режимі очікування;
Після відключення світла автоматика зазвичай витримує невелику затримку (контроль) - від кількох секунд до десятків секунд;
Далі автоматичний запуск генератора подає команду на стартер і запускає двигун;
Потім автоматика вимикає основну мережу та переводить навантаження на резервне джерело електроенергії. У цей момент будинок отримує живлення вже від генератора;
Після появи електроенергії блок автоматики для генератора повертає навантаження назад і вимикає двигун.

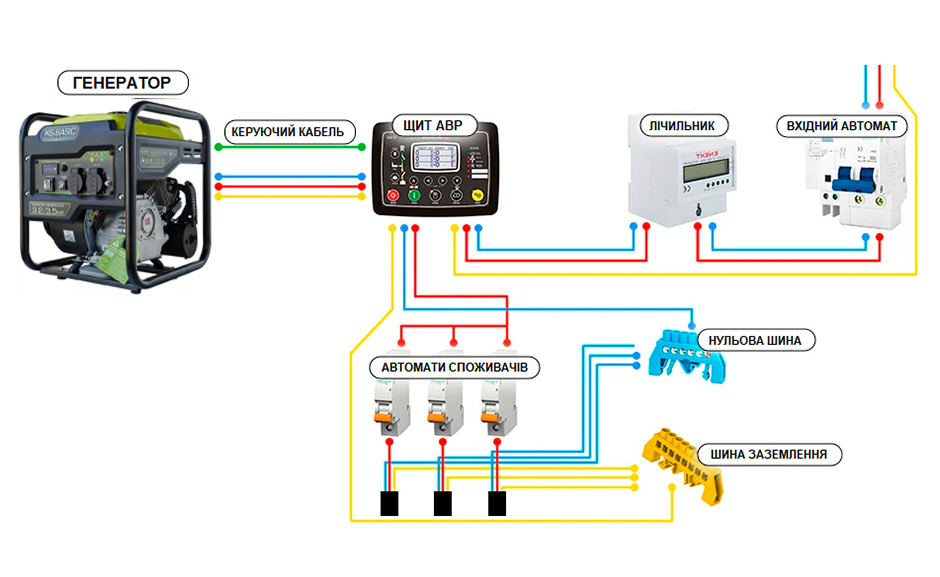

З яких елементів складається система АВР
Хоча зовні блок АВР виглядає як звичайна електрощитова шафа або компактний модуль, всередині він містить кілька важливих вузлів, кожен з яких виконує власну функцію:
Контролер є "мозком" усієї системи. Саме він аналізує параметри мережі, подає команди на перемикання силових елементів;
Контактори. Ці елементи безпосередньо відповідають за переключення електроживлення;
Силова частина. Через силові елементи проходить весь струм, який споживають електроприлади;
Захисна автоматика. Це автоматичні вимикачі, запобіжники, реле контролю фаз, пристрої захисту від короткого замикання та перевантаження;
Кабелі керування. Окремими кабелями передаються сигнали між генератором та контролером АВР;
Генератор з ATS, який підтримує підключення автоматики. Саме через спеціальний роз'єм він отримує команди від контролера. У деяких моделях електроніка вже інтегрована в конструкцію, тоді як в інших використовується окремий зовнішній АВР.
Для яких генераторів підходить АВР
Не кожен генератор можна підключити до автоматики. Найкраще рішення - генератор з ATS, який оснащений електростартером, електронним модулем керування, спеціальним роз'ємом для підключення АВР, підтримкою автоматичного запуску та зупинки двигуна.
Сам електростартер ще не означає, що генератор підтримує ATS, тому що він може не мати інтерфейсу для зовнішнього керування. Якщо ж генератор запускається виключно ручним стартером, використати автоматичний запуск генератора не вдасться.
Сучасні бензинові генератори середнього та преміального сегменту часто підтримують автоматичний режим роботи (на відміну від побутових);
Дизельні електростанції найчастіше комплектуються системами автоматичного керування ще на заводі;
Серед інверторних моделей деякі підтримують ATS, однак багато компактних туристичних моделей не мають такої функції.
Ключовим фактором залишається сумісність. Найкраще використовувати автоматику, рекомендовану виробником генератора, або офіційно сумісні моделі.
Які бувають блоки АВР для генераторів
Системи АВР для генератора відрізняються за напругою, кількістю фаз, способом встановлення та типом генератора, для якого призначені.
Однофазний АВР використовується у більшості приватних будинків, квартир, невеликих магазинів та офісів. Він працює з мережею 220В і призначений для генераторів відповідної фазності;
Трифазний АВР застосовується там, де використовується трифазна електромережа 380В;
АВР 220/380В - це універсальні рішення, які підтримують різні варіанти підключення залежно від конфігурації електромережі та можливостей генератора.
Існують рішення для бензинових, дизельних і інверторних генераторів. Хоча принцип роботи у всіх однаковий, схема керування двигуном може відрізнятися.
Автоматика буває:
Вбудована заводська. Це дає повну сумісність і швидкий монтаж;
Зовнішній блок. Його монтують у розподільчому щиті або в окремій електротехнічній шафі.
Як правильно вибрати АВР для генератора
Щоб автоматика для генератора працювала безвідмовно багато років, необхідно врахувати одразу кілька технічних характеристик.
1. Блок АВР повинен бути розрахований на максимальну потужність з запасом.
2. Максимальний струм. Врахуйте не лише номінальний, а й пускові струми електродвигунів, насосів або компресорів.
3. Фазність генератора та електромережі повинна відповідати одна одній.
4. Перед покупкою потрібно врахувати, який тип генератора буде використовуватися (бензиновий, дизельний, інверторний). Для кожного варіанта виробники можуть рекомендувати власні моделі автоматики.
5. Один з найважливіших критеріїв - сумісність. Навіть якщо технічні характеристики повністю збігаються, відсутність сумісності може зробити встановлення неможливим. Тому перед покупкою варто перевірити:
модель генератора;
перелік рекомендованих блоків АВР;
тип роз'єму;
схему керування;
вимоги виробника.
6. Місце. Якщо автоматика буде працювати всередині, зазвичай достатньо стандартного електрощита. А назовні купуємо блок з підвищеним ступенем захисту від пилу, дощу та перепадів температур. І чим складніші умови експлуатації, тим вищим має бути клас захисту.
Що означають 1 фаза/1 фаза, 1 фаза/3 фази і 3 фази/3 фази
Правильне розуміння позначень фазності допоможе уникнути помилок при виборі обладнання та забезпечить безпечну роботу системи резервного живлення.
1 фаза/1 фаза. Це найпоширеніший варіант для приватних будинків, дач, квартир і невеликих офісів. У цьому випадку будинок має однофазну мережу 220В, генератор також однофазний і використовується однофазний АВР. Саме така схема є найпростішою в монтажі та найбільш доступною за вартістю;
1 фаза/3 фази. Ця схема зустрічається значно рідше. Це значить, що будинок має однофазне навантаження, але при цьому - трифазний генератор.Теоретично таке підключення можливе, однак необхідно правильно розподілити навантаження та дотримуватися рекомендацій виробника. Якщо підключити всі споживачі лише до однієї фази трифазного генератора, виникає значний перекіс навантаження;
3 фази/3 фази. Така схема застосовується на об'єктах з трифазною мережею 380В. Трифазний АВР одночасно контролює всі три фази та забезпечує їх коректне перемикання між мережею і генератором.
Типові помилки при виборі та підключенні АВР
Невідповідність фазності. Таке рішення практично завжди призводить до проблем з підключенням і неправильної роботи системи.
Недостатній запас по струму. Якщо контактори розраховані на менший струм, вони можуть перегріватися, що зменшує ресурс обладнання та підвищує ризик аварійної ситуації.
Несумісний блок автоматики. Блок АВР не є універсальним. Різні виробники застосовують власні протоколи керування, типи роз'ємів і алгоритми запуску двигуна, тому перевірити сумісність обов’язково.
Самостійне підключення. Монтаж АВР пов'язаний з роботою з електромережею та силовими колами. А це - небезпека ураження електричним струмом.
Відсутність захисту. Якщо нехтують автоматичними вимикачами, запобіжниками або реле контролю напруги, то навіть незначна аварія може пошкодити дороге обладнання.
Встановлення автоматики на генератор, який не підтримує АТС. Якщо виробник не передбачив такої можливості, автоматичний запуск генератора працювати не буде.
Генератор з АВР чи без АВР: що краще
Генератор з АВР стане оптимальним вибором, якщо:
відключення електроенергії трапляються регулярно або вночі;
у будинку встановлений котел, насоси водопостачання чи каналізації;
необхідно забезпечити безперебійну роботу холодильників або морозильних камер, серверів, камер, охоронної сигналізації.
Ручний запуск (без АВР) цілком виправданий і економічніший, якщо генератор використовується лише на дачі, або відключення світла трапляються рідко.
Висновки
АВР для генератора - це сучасне рішення, яке самостійно контролює електромережу, запускає генератор у разі зникнення напруги, перемикає навантаження та повертає його на основну лінію після відновлення електропостачання. Під час купівлі необхідно враховувати сумісність з конкретною моделлю генератора, його потужність, максимальний струм, кількість фаз, тип запуску, місце встановлення та ступінь захисту корпусу.
Не менш важливо переконатися, що генератор підтримує технологію ATS і може працювати з автоматичним керуванням. Саме тому обирати АВР варто не «на око», а на основі технічних характеристик, рекомендацій виробника та умов експлуатації. Такий підхід дозволить створити надійну систему резервного електроживлення, яка безвідмовно працюватиме протягом багатьох років.
